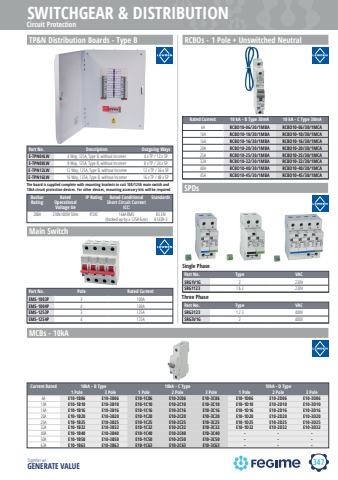

347SWITCHGEAR & DISTRIBUTIONTogether we GENERATE VALUECircuit ProtectionPart No. Description Outgoing WaysE-TPN04LW 4 Way, 125A, Type B, without Incomer 4 x TP / 12 x SPE-TPN08LW 8 Way, 125A, Type B, without Incomer 8 x TP / 24 x SPE-TPN12LW 12 Way, 125A, Type B, without Incomer 12 x TP / 36 x SPE-TPN16LW 16 Way, 125A, Type B, without Incomer 16 x TP / 48 x SPTP&N Distribution Boards - Type BThe board is supplied complete with mounting brackets to suit 100/125A main switch and 10kA circuit protection devices. For other devices, mounting accessory kits will be required.Busbar RatingRated Operational Voltage UeIP Rating Rated Conditional Short Circuit Current ICC:Standards200A 230V/400V 50Hz IP2XC 16kA RMS (backed up by a 125A fuse)BS EN 61439-3Part No. Pole Rated CurrentEMS-1003P 3 100AEMS-1004P 4 100AEMS-1253P 3 125AEMS-1254P 4 125ACurrent Rated 10kA - B Type 10kA - C Type 10kA - D Type1 Pole 3 Pole 1 Pole 2 Pole 3 Pole 1 Pole 2 Pole 3 Pole6A E10-1B06 E10-3B06 E10-1C06 E10-2C06 E10-3C06 E10-1D06 E10-2D06 E10-3D0610A E10-1B10 E10-3B10 E10-1C10 E10-2C10 E10-3C10 E10-1D10 E10-2D10 E10-3D1016A E10-1B16 E10-3B16 E10-1C16 E10-2C16 E10-3C16 E10-1D16 E10-2D16 E10-3D1620A E10-1B20 E10-3B20 E10-1C20 E10-2C20 E10-3C20 E10-1D20 E10-2D20 E10-3D2025A E10-1B25 E10-3B25 E10-1C25 E10-2C25 E10-3C25 E10-1D25 E10-2D25 E10-3D2532A E10-1B32 E10-3B32 E10-1C32 E10-2C32 E10-3C32 E10-1D32 E10-2D32 E10-3D3240A E10-1B40 E10-3B40 E10-1C40 E10-2C40 E10-3C40 - - -50A E10-1B50 E10-3B50 E10-1C50 E10-2C50 E10-3C50 - - -63A E10-1B63 E10-3B63 E10-1C63 E10-2C63 E10-3C63 - - -MCBs - 10kARated Current 10 kA - B Type 30mA 10 kA - C Type 30mA6A RCBO10-06/30/1MBA RCBO10-06/30/1MCA10A RCBO10-10/30/1MBA RCBO10-10/30/1MCA16A RCBO10-16/30/1MBA RCBO10-16/30/1MCA20A RCBO10-20/30/1MBA RCBO10-20/30/1MCA25A RCBO10-25/30/1MBA RCBO10-25/30/1MCA32A RCBO10-32/30/1MBA RCBO10-32/30/1MCA40A RCBO10-40/30/1MBA RCBO10-40/30/1MCA45A RCBO10-45/30/1MBA RCBO10-45/30/1MCARCBOs - 1 Pole + Unswitched NeutralSPDsMain SwitchPart No. Type VACSRG3123 1 2 3 400VSRG3V1G 2 400VPart No. Type VACSRG1V1G 2 230VSRG1123 1 & 2 230VThree PhaseSingle Phase
